Permanenteng Magnet Synchronous Gearless Traction Machine THY-TM-K200

Ang disenyo ug produksiyon sa THY-TM-K200 permanenteng magnet synchronous gearless elevator traction machine nagsunod sa "GB7588-2003-Safety Code for Elevator Manufacturing and Installation", "EN81-1: 1998-Safety Rules for Elevator Construction and Installation", "GB/ Ang may kalabutan nga mga regulasyon sa T24098 Machine-Elevator mao ang Traction sa Machine. gilangkuban sa usa ka permanente nga magnet nga kasabay nga motor, usa ka ligid sa traksyon ug usa ka sistema sa pagpreno Gamit ang mga materyal nga permanenteng magnet nga adunay taas nga pasundayag ug usa ka espesyal nga istruktura sa motor, kini adunay mga kinaiya nga mubu nga tulin ug dako nga torque Ang serye sa K adunay usa ka istruktura sa gawas nga rotor, ug ang sistema sa preno usa ka istruktura nga block brake Ang ligid sa traksyon ug ang ligid sa preno gisangkapan nga konektado sa usa ka brake Sa diha nga ang brake giablihan, ang kasagaran nga bukas nga kontak sa micro switch mao ang angay alang sa elevator nga adunay lawak sa makina ug elevator nga walay lawak sa makina Ang ratio sa traksyon mao ang 2: 1 ug 4: 1, ang gibug-aton nga load mao ang 630KG ~ 1150KG, ang gikusgon nga gikusgon mao ang 0.5 ~ 2.5m / s, ug ang traction nga kalidad sa traksyon sa wala pa 450mm pagbiya sa pabrika aron masiguro ang kalidad ug pasundayag sa produkto.

1.Pag-instalar sa makina sa traksyon

• Sa dili pa i-install ang traction machine, kinahanglan nimo nga sigurohon ang kalig-on sa frame sa pag-install ug pundasyon.

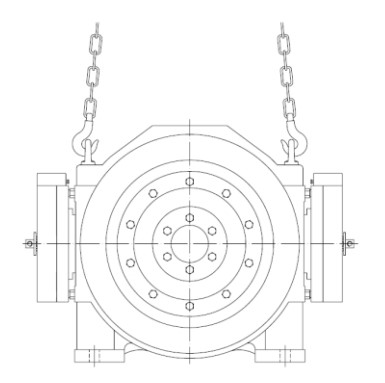

• Sa diha nga ipataas ang traction machine, palihug gamita ang hoisting ring o lungag sa lawas sa traction machine.

• Sa pag-alsa, siguroha ang pag-alsa nga patayo, ug ang anggulo tali sa duha ka kaw-it kinahanglan nga ubos pa sa 90 °.

• Ang instalar nga eroplano sa makina sa traksyon kinahanglan nga lebel, ug kinahanglan adunay katugbang nga mga lakang sa pagkunhod sa vibration.

• Ang steel wire nga pisi nga gibitay ug ang katugbang nga karga kinahanglang moagi sa sentro nga eroplano sa traction sheave nga patindog.

• Siguroha nga ang nawong sa frame diin ang traction machine kay patag ug ang maximum allowable deviation mao ang 0.1mm.

•Ang ligid sa kamot sa lawak sa makina anaa sa ubos sa wala sa likod sa main unit. Palihug pagtagad sa pagpanghilabot sa frame.

• Ang gidak-on sa mga bolts alang sa pag-ayo sa makina sa traksyon gisangkapan sa mga lungag sa tiil, ug ang mga bolts nga adunay kusog nga 8.8 gigamit.

•Kasagaran ang traction machine adunay himan nga anti-jumping rod ug usa ka protective cover, palihug i-reset kini human ma-install ang wire rope.
