Giya sa Pagtaas nga Riles Para sa Elevator

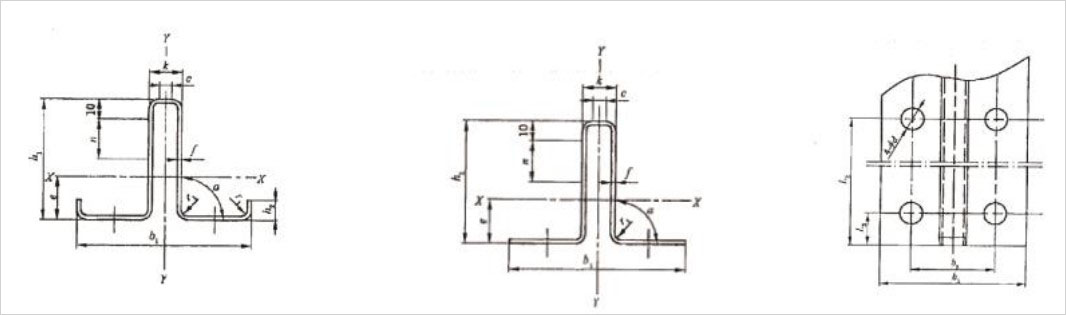

| Modelo | b1 | h1 | k | n | f | g | c |
| T70/B | 70 | 65 | 9 | 34 | 8 | 6 | 6 |
| T75/B | 75 | 62 | 10 | 30 | 9 | 7 | 8 |
| T78/B | 78 | 56 | 10 | 26 | 8.5 | 6 | 7 |
| T82/B | 82.5 | 68.25 | 9 | 25.4 | 8.25 | 6 | 7.5 |
| T89-1 | 89 | 62 | 16 | 32 | 9 | 7 | 8 |
| T89/B | 89 | 62 | 16 | 34 | 11.1 | 7.9 | 10 |
| T90/B | 90 | 75 | 16 | 42 | 10 | 8 | 10 |
| T114/B | 114 | 89 | 16 | 38 | 11 | 8 | 9.5 |
| T127-1/B | 127 | 89 | 16 | 45 | 11 | 8 | 10 |
| T127-2/B | 127 | 89 | 16 | 51 | 15.9 | 12.7 | 10 |
| T140-1/B | 140 | 108 | 19 | 51 | 15.9 | 12.7 | 12.7 |
| T140-2/B | 140 | 102 | 28.6 | 51 | 17.5 | 14.5 | 17.5 |
| T140-3/B | 140 | 127 | 31.75 | 57 | 25.4 | 17.5 | 19 |
| Modelo | b1 | c | f | h1 | h2 | k | n |
| TK3 | 87±1 | ≥1.8 | 2 | 60 |
| 16.4 | 25 |
| TK5 | 3 | ||||||
| TK3A | 78±1 | ≥1.8 | 2.2 | 60 | 10±1 | 16.4 | 25 |
| TK5A | 3.2 |
1. Makina nga Elevator Guide Rail
2. Cold Drawn Elevator Guide Rail
3.Gipasibo nga Elevator Guide Rail
4. Hollow Elevator Guide Rail
5. Cold drawn elevator guide rail fishplates, machined elevator guide rail fishplate, espesyal nga gibag-on nga fishplate, T section fishplate, forged clips, sliding clamps, sliding clips, T-clips.
6.Standard: ISO 7465.
7.Model: T45A, T50A, T70B, T75B, T78B, T82B, T89B, T90B, T114B, T127B, TK3, TK3A, TK5, TK5A.
8.Packing: Ang among mga riles sa giya giputos sa mga bundle, nga adunay mga protective cover sa duha ka tumoy, ug ang matag bundle giputos sa plastic sheeting. Mahimo usab kami mag-pack sumala sa imong mga kinahanglanon.
9. Makahatag kami ug mga riles sa giya sa tatak sama sa MARAZZI, ug uban pa.
Ang elevator guide rail usa ka luwas nga agianan alang sa elevator nga mobiyahe pataas ug paubos sa hoistway, pagsiguro nga ang sakyanan ug ang counterweight molihok pataas ug paubos subay niini. Ang guide rail nagkonektar sa plato ug sa guide rail bracket ngadto sa hoistway wall aron makahatag og giya alang sa elevator nga sakyanan ug counterweight. Ang pagsuporta sa function sa safety caliper kung ang braking usa ka hinungdanon nga bahin sa sistema sa elevator. Ang giya nga riles nga sagad gigamit sa mga elevator kay pormag "T" nga giya nga riles. Mga bahin sama sa lig-on nga rigidity, taas nga kasaligan, kaluwasan ug ubos nga gasto. Ang giya nga rail plane kinahanglan nga hapsay, nga walay klaro nga dili patas nga nawong. Tungod kay ang guide rail mao ang shuttle rail sa guide shoe ug safety gear sa elevator car, ang clearance kinahanglang masiguro sa panahon sa pag-instalar. Sa parehas nga oras, ang giya nga riles kinahanglan nga magdala sa responsibilidad sa pagpahunong sa elevator kung ang elevator adunay usa ka overspeed nga aksidente, busa ang pagkagahi niini dili mabalewala.
Ang mga riles sa giya sa elevator gibahin ngadto sa: lig-on nga mga riles sa giya ug mga counterweight hollow nga mga riles sa giya.
Ang lig-on nga guide rail usa ka machined guide rail, nga naporma pinaagi sa pag-machining sa guide surface ug pagkonektar sa mga parte sa guide rail profile. Ang katuyoan niini mao ang paghatag giya alang sa operasyon sa elevator nga awto sa panahon sa operasyon sa elevator. Ang gamay nga solidong riles sa giya gigamit usab alang sa paggiya sa counterweight. Adunay daghang mga lig-on nga giya rail specifications sumala sa gilapdon sa giya rail salog, nga mahimong bahinon ngadto sa T45, T50, T70, T75, T78, T82, T89, T90, T114, T127, T140, etc.

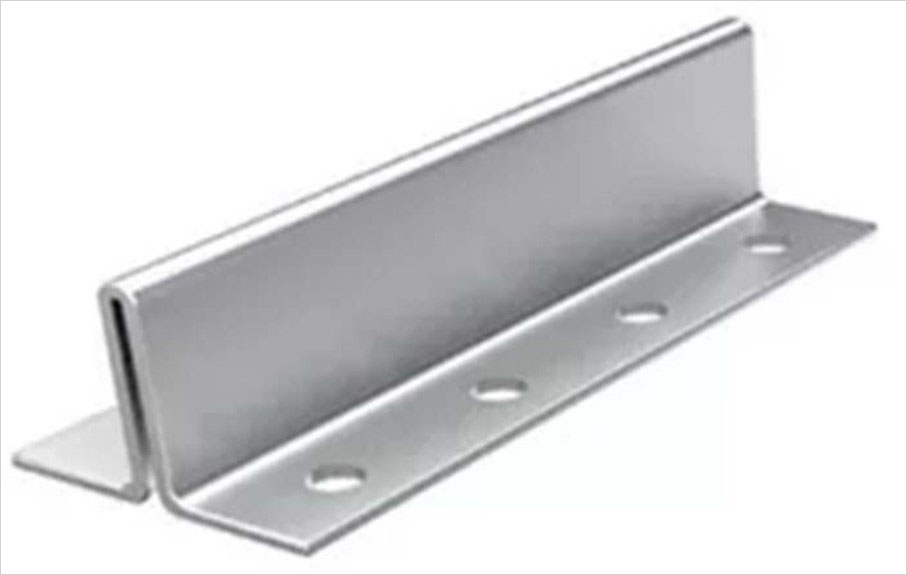

Ang counterweight hollow guide rails kay bugnaw nga porma nga rolling guide rails nga adunay gibag-on nga 2.75mm ug 3.0mm. Giporma kini nga bugnaw gikan sa mga coiled plate pinaagi sa multi-pass molds. Kini kasagarang gigamit sa paghatag og giya alang sa counterweight sa panahon sa elevator nga operasyon. Hollow giya riles mahimong bahinon ngadto sa tul-id nga mga kilid ug flanged kilid sumala sa porma sa giya rail katapusan nawong, nga mao ang TK5 ug TK5A.
