Infra Red Elevator Door Detector THY-LC-917
| Ngalan sa Produkto | Ang kahayag sa elevator nga kurtina |
| Bukas nga paagi | Bukas ang kilid o bukas sa tunga |
| Boltahe | AC220V, AC110V, DC24V |
| Gidaghanon sa Diodes | 17, 32 |
| Gidaghanon sa mga Sagbayan | 94-33Mga Sagbayan,154-94Mga Sagbayan |
1. Uban sa self-checking function, Power box conventional output ug self-checking output
2. Nakapasar sa Germany TUV nga mga pagsulay, ug nagsunod sa may kalabutan nga internasyonal nga mga sumbanan
3. Dormancy function, pagpalugway sa pagtrabaho sa produkto
4. Pagsagop sa bag-ong teknolohiya, PCB nga adunay lig-on nga abilidad sa corrosion resistance, ug lig-on nga abilidad sa field adaption, stable ug kasaligan
5. Nindot nga hitsura nga disenyo, dali nga pag-install, angay alang sa kadaghanan nga mga elevator sa brand
6. Advanced nga mga teknik ug mga ekipo, kasaligan nga SMT surface padding techniques
7. Opsyonal alang sa mga tiggamit sa pagpili sa NPN/PNP output (Transistor output) nga walay power supply box
Ang elevator light curtain usa ka gamit sa pagpanalipod sa kaluwasan sa pultahan sa elevator nga gihimo gamit ang prinsipyo sa photoelectric induction. Naa kini sa tanan nga mga elevator ug nanalipod sa kaluwasan sa mga pasahero nga mosulod ug mogawas sa elevator. Ang elevator light curtain gilangkuban sa tulo ka bahin: infrared transmitters ug receiver nga gi-install sa duha ka kilid sa elevator car door, ug espesyal nga flexible cables. Alang sa mga panginahanglanon sa pagpanalipod sa kalikopan ug pagdaginot sa enerhiya, nagkadaghang mga elevators ang wala na sa power box. Ang ubang mga brand sa light curtains kinahanglang mogamit ug power boxes tungod sa ilang kabus nga resistensya sa electromagnetic interference. Bisan pa, sa pagkapopular sa konsepto sa berde nga mga elevator, ang mga light curtain nga walay mga kahon sa suplay sa kuryente usa ka uso. Tungod kay ang proseso sa pag-convert sa 220V ngadto sa 24V kinahanglan nga mawad-an og daghang enerhiya.
Ang THY-LC-917 nga gaan nga kurtina gisangkapan sa usa ka kontrolado sa CPU nga dinamikong pag-scan sa LED nga light-emitting tube sa naandan nga light curtain. Ang band-shaped nga duha ka kolor nga LED nagpakita sa kahimtang sa light curtain protection area, aron ang light curtain adunay mas visual effect sa normal nga protection function. Mas tawhanon.

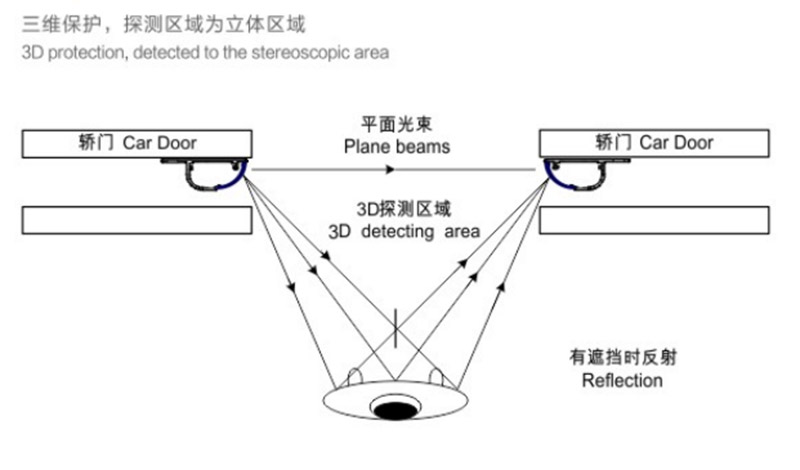

Adunay daghang mga infrared emitting tubes sa nagpagawas nga tumoy sa light curtain. Ubos sa kontrol sa MCU, ang mga nagpagawas ug nakadawat nga mga tubo gipaandar sa pagkasunodsunod, ug ang kahayag nga gipagawas sa usa ka ulo nga nagpagawas madawat sa daghang mga ulo nga nakadawat aron maporma ang usa ka multi-channel scan. Pinaagi niining padayon nga pag-scan sa dapit sa pultahan sa sakyanan gikan sa ibabaw ngadto sa ubos, usa ka dasok nga infrared protection light curtain ang naporma. Kung ang bisan kinsa sa mga silaw gibabagan, tungod kay ang pagkakabig sa photoelectric dili matuman, ang suga nga kurtina naghukom nga adunay pagbabag, ug busa nagpagawas usa ka interrupt signal. Kini nga interrupt signal mahimong switch signal o taas ug ubos nga lebel nga signal. Human madawat sa control system ang signal gikan sa light curtain, mogawas dayon ang signal sa pag-abli sa pultahan, ug ang pultahan sa sakyanan mohunong sa pagsira ug moabli sa reverse. Ang pultahan sa elevator mahimong sirado sa normal human ang mga pasahero o mga obstructions mobiya sa pasidaan nga lugar, aron makab-ot ang katuyoan sa pagpanalipod sa kaluwasan. Likayi ang mga aksidente sa mga tawo nga nasakpan sa mga elevator.

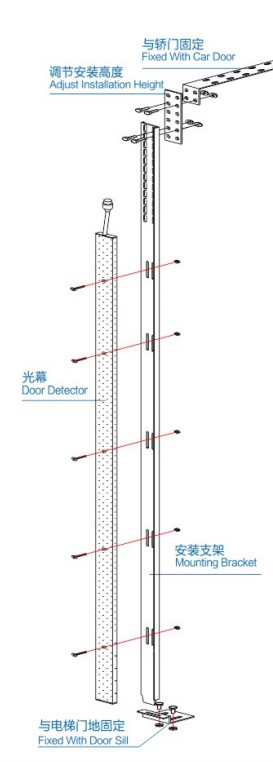

1. Pag-instalar sa mobile sa transmitter ug receiver
Ang mobile installation sa light curtain nagtumong sa pag-instalar ug paggamit sa light curtain's transmitter, receiver, o ang usa niini gibutang sa pultahan sa sakyanan ug naglihok sa pultahan sa sakyanan. Ubos sa normal nga mga kahimtang, ang transmitter ug tigdawat gipahimutang sa napilo nga ngilit sa pultahan sa awto.
Ang pamaagi sa pag-instalar sa kilid nga pultahan mao ang pag-ayo sa light curtain sa elevator nga sakyanan ug ang folding edge sa pultahan sa sakyanan nga adunay mga screw.
Ang pamaagi sa pag-instalar sa sentro nga split door mao ang pag-ayo sa light curtain sa folding edge sa elevator car door nga adunay screws.
2. Giayo nga pag-instalar sa transmitter ug receiver
Ang pirmi nga pag-instalar sa light curtain nagtumong sa pag-instalar ug paggamit sa transmitter ug receiver sa light curtain nga gitakda sa tumoy sa sill sa pultahan sa sakyanan pinaagi sa fixed bracket. Ang transmitter ug receiver dili makalihok sa pultahan sa sakyanan.
