Pag-abli sa 2-Leafs Center VVVF Asynchronous Door Operator THY-DO-09XA
1.Fast Delivery
2. Ang transaksyon mao lamang ang sinugdanan, ang serbisyo dili matapos
3.Type: Door Operator THY-DO-09XA
4. Makahatag kami og mga synchronous ug asynchronous nga mga sistema sa operator sa pultahan sa BST, NBSL, OULING, ES, YS, HD ug uban pang mga tatak.
5. Ang pagsalig maoy kalipay! Dili gyud nako pakyason ang imong pagsalig!
1. Gisagop niini ang synchronous belt transmission, walay slip, walay lubrication, hapsay nga operasyon ug ubos nga kasaba.
2. Ang asynchronous door knife nga adunay integrated car door lock function gisagop aron maamgohan ang pag-instalar sa door hanging plate.
3. Paggamit sa VVVF frequency conversion control technology, kasaligan nga performance ug sayon nga pag-debug.
4. Gamit ang flat motor ug S-shaped pressing guide rail, mas compact ang structure
Mga bracket sa pag-install sa taas sa awto
Gipalig-on nga bracket sa pag-install
Pag-ayo sa tubo alang sa pag-instalar sa ibabaw sa awto (opsyonal)
Ang himan sa kandado sa pultahan sa sakyanan naglakip sa duha ka bahin: usa ka kaw-it nga asembliya ug usa ka pirmi nga lingkuranan nga asembliya. Aron masiguro ang tukma nga mekanikal ug elektrikal nga mga aksyon sa lock sa pultahan sa awto, ang mga mosunud nga pagbag-o gikinahanglan:
1. Sa diha nga ang pultahan sa sakyanan hingpit nga sirado, ang pinahigda nga clearance tali sa lock hook ug ang fixed base mao ang 20-22mm, ang vertical nga engagement size mao ang 13.5 ~ 14.5mm, ug ang electrical contact follow-up nga kantidad mao ang 3-5mm.
2. Human sa pag-adjust sa gidak-on sa lock hook ug sa fixed seat, i-adjust ang gintang tali sa kutsilyo ug sa gate ball. Kung hingpit nga sirado ang mga pultahan sa hawanan ug salakyanan, ang sulab sa kutsilyo sa pultahan sa awto 8±1mm ang gilay-on gikan sa sill sa pultahan sa hall, ang sipa sa pultahan sa hall 8±1mm gikan sa sill sa pultahan sa awto, ug ang mabalhin nga sulab sa kutsilyo sa pultahan 7-8mm ang gilay-on gikan sa sill sa pultahan sa hall.
3.Sa adjust nga estado, kung ang kontak bag-o lang natandog o hapit na ma-disconnect, ang bertikal nga meshing nga dimensyon sa lock hook ug ang base sa pag-ayo mao ang 10±0.5mm.

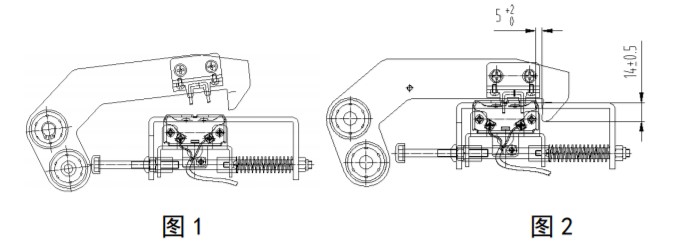

4. Sa diha nga ang pultahan giablihan sa normal, ang lock hook nagalihok mahitungod sa 15mm sa pultahan sa pag-abli sa direksyon uban sa pultahan sa sakyanan una, ang electrical verification kontak mao ang disconnected, ug ang bertikal engagement gidak-on sa lock hook uban sa fixed base sa 13.5 ~ 14.5mm nagpabilin nga wala mausab, tan-awa ang Figure 1 sa ubos. Niini nga panahon, kung ang movable blade sa door knife makahikap sa goal kick sa hall gate, nga mao, sa leveling area, ang lock hook magsugod sa pag-unlock ug ang pultahan moabli sa normal, tan-awa ang Figure 2 sa ubos; kon ang movable blade sa door knife dili makahikap sa hall goal kick , Kana mao, ang non-leveling area, ang lock hook dili ma-unlock, ang lock sa pultahan sa sakyanan giugbok, ug ang pultahan dili maablihan.

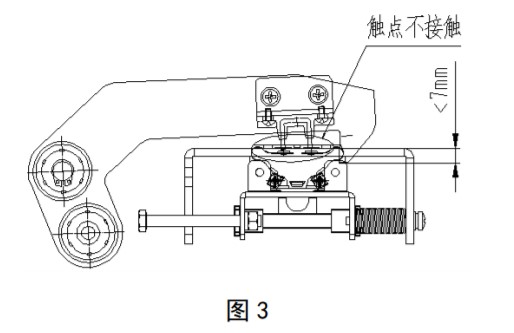

4. Sa diha nga ang pultahan sirado sa normal, ang lock hook anaa sa bukas nga kahimtang ug nagalihok uban sa pultahan sa sakyanan ngadto sa posisyon diin ang pultahan hapit na sirado, sama sa gipakita sa Figure 1 sa ubos. Niini nga panahon, ang pultahan sa hawanan nagsira sa usa ka lakang sa wala pa ang pultahan sa awto, ug dayon nagpadayon sa pagsira. Ang bola sa pultahan sa hawanan dili makamaneho sa kandado sa pultahan sa awto ug ang kandado mahulog. Niini nga panahon, ang pinahigda nga gilay-on tali sa lock hook ug ang fixed seat mao ang 5-7mm, ug ang bertikal nga meshing nga gidak-on 13.5-14.5mm, ang contact switch gi-on niining panahona, tan-awa ang Figure 2 sa ubos. Padayon sa pagsira sa pultahan pag-usab, ang lock hook nabutang sa lugar. Kung ang gidak-on sa lock hook ug ang fixing base dili makaabot sa standard nga kinahanglanon nga 7mm, ang kontak sa lock hook dili makontak sa kontak sa contact switch sa bolt assembly, ug ang electrical contact dili mahimo niining panahona, sama sa gipakita sa Figure 3 sa ubos.
