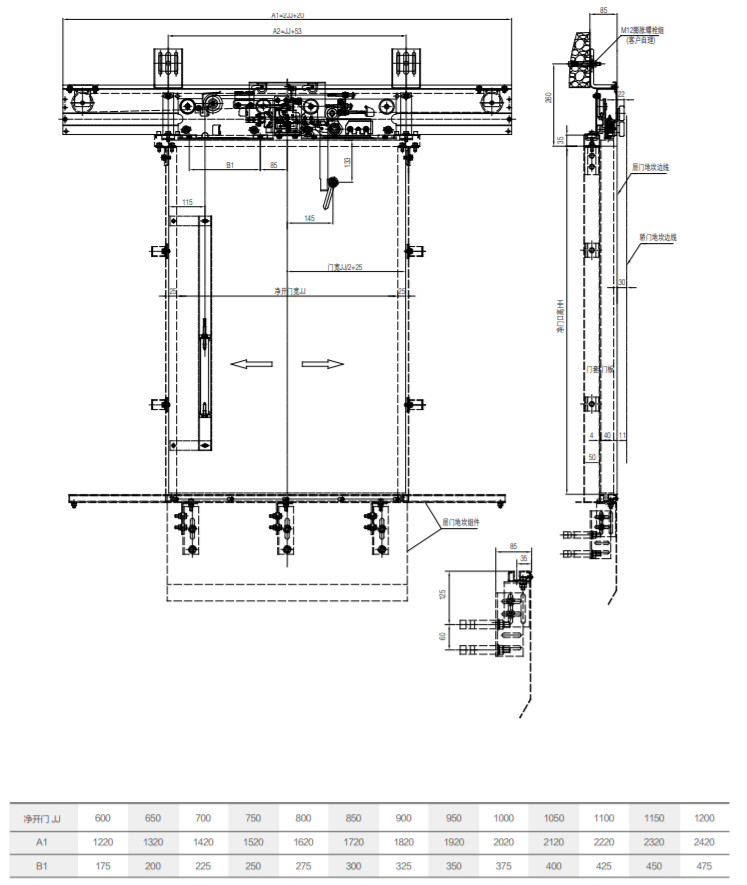

2-Leafs Center Pag-abli sa Landing Door Device THY-LD-B
1. Ang paagi sa pag-unlock mao ang pag-abli sa door panel ug pagpasa sa 45Kg pendulum impact test.
2. Ang pultahan napugos sa pagsira sa usa ka bug-at nga martilyo, ug ang bug-at nga martilyo ug ang giya nga tubo gibutang sa sulod nga bahin sa landing door.
3. Ang lock sa pultahan nakapasar sa pagsulay sa National Elevator Inspection Center ug nakuha ang CE ug CU-TR nga sertipikasyon.
4. Magamit nga boltahe sa lock sa pultahan: ≤ AC230V, ≤ DC110V.

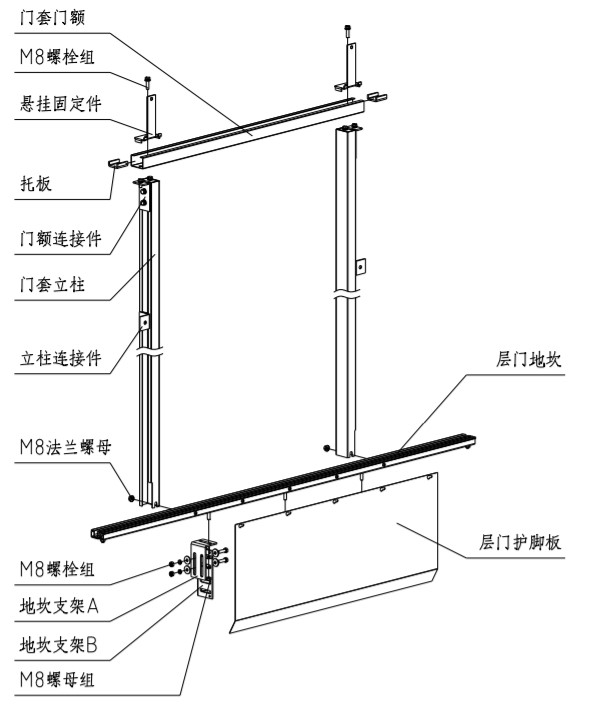

1. Pag-instalar sa sill ug tabon sa pultahan
1.1. Tinoa ang entry ug exit nga posisyon sa sill sumala sa gidak-on sa hoistway; i-adjust ang sentro sa sill nga parehas sa sentro sa entrance ug exit, ug markahi ang sentro sa sill; i-adjust ang lebel sa sill nga dili moubos sa 1/1000; Ibabaw aron dili makasulod ang tubig sa hoistway.
1.2. Tiguma ang kolum sa tabon sa pultahan ug ang pultahan nga tabon sa pultahan nga adunay mga piraso nga nagkonektar, ug i-install ang nagbitay nga mga bahin sa pag-ayo; ibutang ang pultahan sa sill, i-adjust ang verticality sa kolum sa tabon sa pultahan nga dili moubos sa 1/1000; ang sentro sa tabon sa pultahan nahiuyon sa sentro sa entrada ug paggawas Pagsukod sa marka sa sentro sa Sill; ang gidak-on sa ubos nga agtang eroplano sa pultahan tabon ug sa ibabaw nga eroplano sa sill mao ang pukot pultahan gitas-on. Human makompleto ang pag-adjust, i-lock ang M8 flange nut. Human sa pag-adjust sa gidak-on, ayoha ang kolum connector sa bungbong.
1.3. Ayuhon ang landing door toe guard sa sill.

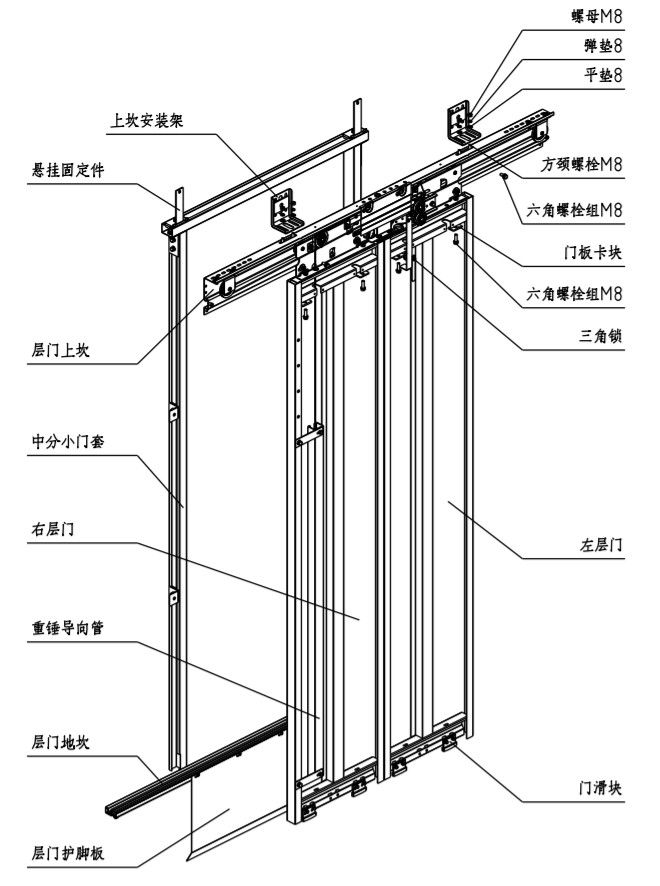

2. Pag-instalar sa landing door device

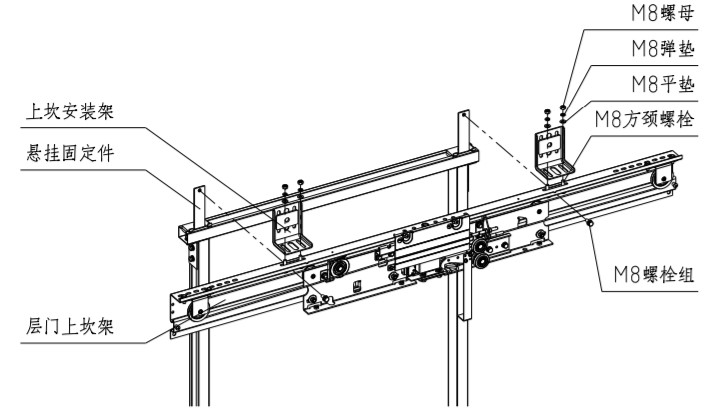

2.1. I-align ang ibabaw nga sill frame sa landing door gamit ang barb sa ubos nga tumoy sa suspension fixing part, ug i-lock ang upper sill frame ug ang suspension fixing nga bahin sa landing door pinaagi sa M8*20 bolt group.
2.2. Ayuhon ang ibabaw nga sill mounting frame sa hoistway wall gamit ang expansion bolts o through-wall bolts. Ang ibabaw nga sill mounting frame ug ang landing door upper sill konektado sa M8 square neck bolts.
2.3. I-adjust ang ibabaw nga sill sa pultahan sa landing sa wala ug tuo aron maabli ang sentro sa pultahan ug ang sentro sa entrada ug paggawas makanunayon.
2.4. I-adjust ang verticality sa salog sa landing door device. I-adjust ang verticality sa salog sa landing door device ngadto sa ±0.5mm pinaagi sa pagbutang og vertical nga linya o pagkuha sa sill sa pultahan sa sakyanan isip reference.
2.5 Human masusi ang mga nag-unang mga parameter sa pag-instalar sa sill frame sa mosunod nga mga pultahan sa salog, hugti ang tanan nga mga bolts sa pag-instalar:

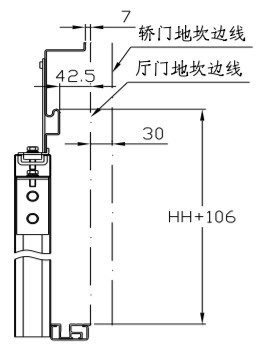

Ang gitas-on sa ibabaw nga sill frame sa landing door: ang gilay-on tali sa ibabaw nga nawong sa ibabaw nga sill frame guide rail sa landing door ug ang sill sa landing door mao ang HH + 106mm;
Ang sentro sa ibabaw nga sill frame sa landing door: ang pagtipas tali sa sentro sa ibabaw nga sill frame sa landing door ug ang sentro sa entrance ug exit kay ±1mm;
Ang gilay-on tali sa taas nga sill guide rail sa landing door ug sa sill sa pultahan sa sakyanan: ang gilay-on tali sa taas nga sill guide rail sa landing door ug sa sill sa landing door mao ang 42.5mm, ug ang gilay-on gikan sa sill sa pultahan sa sakyanan mao ang 72.5mm.
Ang gitas-on sa ibabaw nga sill frame sa landing door: ang gilay-on tali sa ibabaw nga nawong sa ibabaw nga sill frame guide rail sa landing door ug ang sill sa landing door mao ang HH + 106mm;
Ang sentro sa ibabaw nga sill frame sa landing door: ang pagtipas tali sa sentro sa ibabaw nga sill frame sa landing door ug ang sentro sa entrance ug exit kay ±1mm;
Ang gilay-on tali sa taas nga sill guide rail sa landing door ug sa sill sa pultahan sa sakyanan: ang gilay-on tali sa taas nga sill guide rail sa landing door ug sa sill sa landing door mao ang 42.5mm, ug ang gilay-on gikan sa sill sa pultahan sa sakyanan mao ang 72.5mm.
